Hvordan forvandler en flat rørbøyer industriell rørfabrikasjon?

1. Hva er egentlig en flat rørbøyer og hvordan fungerer den?

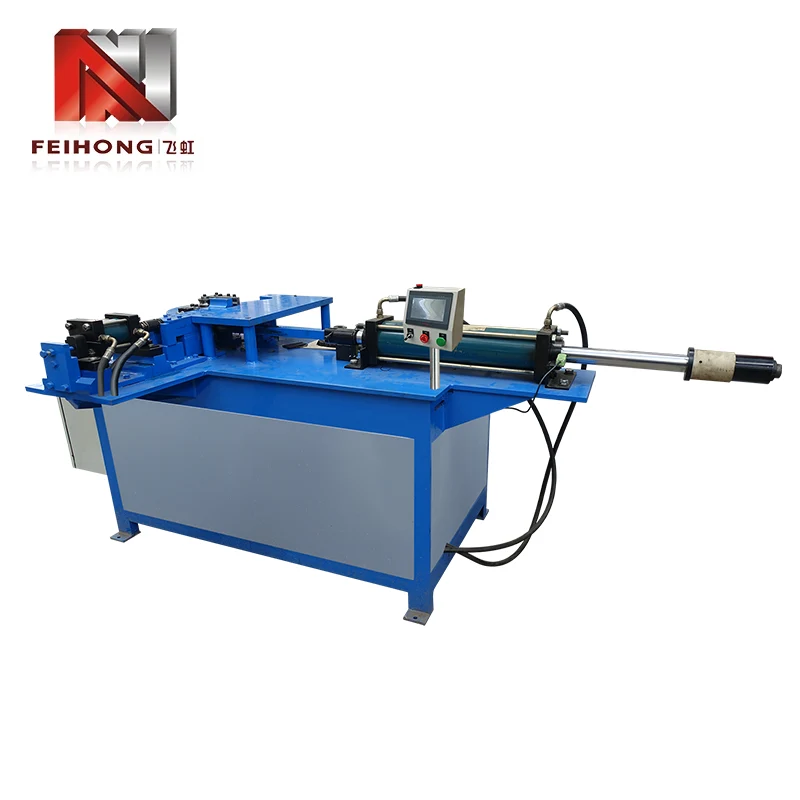

A Flat Pipe Benderer en spesialisert maskin designet for å bøye rektangulære, firkantede eller ovale rør langs et enkelt plan uten å kollapse tverrsnittet. I motsetning til runde rørbøyere som bruker dor og viskerdyser for å opprettholde sirkulære profiler, krever flat rørbøying nøye tilpasset verktøy som støtter de bredere overflatene av røret samtidig som de smalere kantene kan deformeres kontrollert. Den grunnleggende utfordringen ligger i å håndtere den differensielle strekkingen og kompresjonen som oppstår over bredden av en flat seksjon - ytterveggen forlenges mens den indre veggen komprimeres, og uten riktig støtte vil røret spenne seg eller rynke seg.

Arbeidsprinsippet sentrerer seg om tre hovedelementer: bøyedysen (eller formen), klemmatrisen og trykkformen. Røret festes mellom klemmen og bøyedysene, og roteres deretter rundt bøyedysens radius. For flate profiler har bøyedysen et spor som passer til rørets ytre dimensjoner, og gir sidestøtte for å forhindre at de bredere flatene kollapser innover. Noen avanserte maskiner bruker også enviskerdysesom glir langs rørets indre radius for å eliminere rynker, og ador(selv om det er mindre vanlig for flate seksjoner) kan settes inn for å støtte det indre hulrommet hvis røret er hult. Hele prosessen er typisk hydraulisk eller elektrisk aktivert, med CNC-kontroller som muliggjør presis vinkelrepeterbarhet og flertrinns bøyesekvenser.

En av de definerende egenskapene til enFlat Pipe Benderer dens evne til å produsere bøyninger med minimal forvrengning og samtidig opprettholde stramme toleranser. Dette oppnås gjennomkontrollert tilbakefjæringskompensasjon— Maskinen bøyer seg litt over målvinkelen, vel vitende om at materialet vil slappe av i en forutsigbar mengde. Moderne enheter integrerer sensorer som måler faktiske bøyningsvinkler i sanntid og justerer ramposisjonen dynamisk, og sikrer at hver del matcher CAD-modellen innenfor ±0,5 grader. Kombinasjonen av robust konstruksjon og intelligent kontroll gjør dette utstyret uunnværlig for fabrikasjon av høy kvalitet.

2. Hvilke industrier er mest avhengige av bøying av flate rør?

Bøying av flatt rør er ikke en nisjeprosess – den er innebygd i forsyningskjedene til flere tunge industrier. Følgende sektorer avhenger avFlat Pipe Benderutstyr for å produsere strukturelle og estetiske komponenter som ikke kan oppnås med runde rør.

• Bil og transport:Chassisrammer, rullebur, setestrukturer og eksoskomponenter bruker ofte rektangulære eller ovale rør. Flat bøying gjør at designere kan maksimere styrke-til-vekt-forhold mens de pakker komponentene effektivt i trange kjøretøykonvolutter.
• Konstruksjon og arkitektur:Rekkverk, trapper, gardinvegger og dekorative metallfasader har ofte bøyde rektangulære seksjoner. Den visuelle appellen til rene, rynkefrie bend er avgjørende i arkitektoniske applikasjoner.
• VVS og ventilasjon:Kanaler og luftbehandlingssystemer bruker flate ovale rør for å opprettholde høy luftstrøm mens de passer inn i grunne takrom. Å bøye disse profilene krever nøyaktig kontroll for å unngå å begrense det indre tverrsnittet.
• Landbruksutstyr:Traktorveltebeskyttelsesstrukturer (ROPS), redskapsrammer og vanningspivoter bruker alle bøyde rektangulære rør for holdbarhet og kostnadseffektiv produksjon.
• Møbler og kontorinteriør:Moderne skrivebordsrammer, hyllesystemer og utstillingsstander utnytter de rene linjene til bøyde flate rør for å oppnå minimalistisk estetikk med høy strukturell integritet.

I hvert av disse feltene fungerer den flate rørbøyeren som en muliggjører for designfrihet, og lar ingeniører erstatte sveisede skjøter med kontinuerlige bøyde seksjoner som er sterkere, lettere og mer visuelt tiltalende. Allsidigheten til utstyret gjør at selv små verksteder kan produsere komponenter av profesjonell kvalitet for disse krevende markedene.

3. Hva er hovedtypene flate rørbenders tilgjengelig i dag?

Bøyemaskiner for flate rør er kategorisert etter aktiveringsmetode, kontrollsystem og verktøykonfigurasjon. Å velge riktig type avhenger av produksjonsvolum, materialtype og bøyningskompleksitet. Nedenfor er en sammenlignende oversikt over de vanligste variantene.

Manuelle bøyerer foretrukket av vedlikeholdsavdelinger og utdanningsinstitusjoner på grunn av deres lave kostnader og enkelhet.Hydrauliske maskinertilbyr en god balanse mellom kraft og rimelighet, noe som gjør dem til arbeidshesten i mange fabrikasjonsbutikker.CNC roterende trekkbøyererepresenterer det siste innen teknikk, med muligheten til å lagre hundrevis av programmer og automatisk kompensere for materialvariasjoner.KompresjonsbøyereSelv om de er mindre presise, er de ekstremt raske og økonomiske for masseprodusering av enkle bøyninger i tynnveggede rør.

Utover disse fire kategoriene finnes det også hybridmaskiner som kombinerer hydraulisk kraft med CNC-kontroll, og tilbyr det beste fra begge verdener. Når du velger en type, er det viktig å vurdere ikke bare den nåværende arbeidsmengden, men også potensialet for fremtidig utvidelse til mer komplekse geometrier.

4. Hvordan påvirker materialvalg bøyeprosessen?

Materialet i røret er uten tvil den mest kritiske faktoren som påvirker bøyekvaliteten. Ulike legeringer viser varierende grad av duktilitet, tilbakefjæring og arbeidsherding, som alle må tas med i betraktning i bøyeoppsettet. Nedenfor er en oversikt over vanlige materialer og deres bøyeegenskaper.

Mildt stål

Mest tilgivende materiale; gir god duktilitet og forutsigbar tilbakefjæring. Egnet for de fleste generelle bøyeoperasjoner uten spesielle forholdsregler.

Høyfast lavlegert stål (HSLA).

Krever høyere bøyekrefter og viser større tilbakefjæring. CNC-kompensasjon anbefales sterkt for å opprettholde vinkelnøyaktigheten.

Rustfritt stål (austenittisk)

Arbeidet herder raskt, noe som kan føre til sprekker hvis bøyeradiusen er for stram. Bruk lavere sylinderhastigheter, tilstrekkelig smøring og polert verktøy for å redusere friksjonen.

Aluminiumslegeringer (5xxx, 6xxx)

Lett og korrosjonsbestandig, men utsatt for rynker og sprekker. Større bøyeradius (3-5× rørbredde) og nøye klaringsinnstillinger er avgjørende.

Kobber og messing

Svært duktil og lett å bøye, men myke overflater blir lett skadet. Finbehandlede dyser og riktig klaring forhindrer gnaging og overflatedefekter.

I tillegg til legeringen spiller veggtykkelsen en viktig rolle. Tykkere vegger gir større motstand mot kollaps, men krever høyere tonnasje. Tynnveggede rør er utsatt for knekking på den indre radiusen og kan kreve innvendige dorer eller spesialiserte viskerdyser. En generell tommelfingerregel er at veggtykkelsen bør være minst 5 % av rørbredden for å oppnå pålitelig bøying uten innvendig støtte.

5. Hvilke nøkkelspesifikasjoner bør du vurdere når du velger en flat rørbøyer?

Å velge riktig maskin innebærer mer enn bare å matche den maksimale rørstørrelsen. En omfattende evaluering bør dekke følgende parametere, som hver har direkte innvirkning på ytelse og lang levetid.

1. Maksimal bøyekapasitet:Dette inkluderer rørbredden, høyden og veggtykkelsen som maskinen kan håndtere. Velg alltid en maskin med minst 20 % høyere kapasitet enn din største forventede del for å ta høyde for materialvariasjoner og uforutsette krav.
2. Minimum bøyeradius:Uttrykt som et multiplum av rørbredden (f.eks. 2×W). Strammere radier krever mer sofistikert verktøy og høyere maskinstivhet. For de fleste bruksområder er en radius på 3×W et trygt utgangspunkt.
3. Bøyevinkelområde:De fleste maskiner kan bøye fra 0° til 180°, men noen spesialiserte enheter tilbyr opptil 220° for overbøyningsapplikasjoner. Sørg for at maskinen kan oppnå de vinklene du trenger uten verktøyinterferens.
4. Syklushastighet:Målt i sekunder per bøy påvirker dette produksjonsgjennomstrømningen. Hydrauliske maskiner sykler vanligvis på 5–15 sekunder, mens servoelektriske enheter kan oppnå 2–5 sekunder for små seksjoner.
5. Kontrollsystem:Grunnleggende PLS vs. full CNC med berøringsskjermprogrammering. CNC tilbyr større fleksibilitet, men kommer med en høyere startkostnad og brattere læringskurve.
6. Verktøykompatibilitet:Sjekk om maskinen bruker industristandardverktøy eller proprietære design. Standardisert verktøy reduserer ledetider og kostnader for utskifting av dyser.
7. Strømkrav:Hydrauliske maskiner trenger en dedikert kraftenhet (ofte 15–75 kW), mens elektriske maskiner kjører på standard 3-fase forsyninger. Vurder anleggets elektriske infrastruktur.

En velvalgt maskin vil ikke bare møte dagens produksjonsbehov, men også imøtekomme fremtidig vekst i delkompleksitet og materialmangfold. Det er lurt å involvere både produksjonsingeniører og vedlikeholdspersonell i utvelgelsesprosessen for å sikre at det valgte utstyret stemmer overens med operative realiteter.

6. Hva er de vanligste bøyefeilene for flatrør og hvordan kan de forhindres?

Selv med en flat rørbøyer av høy kvalitet, kan defekter oppstå fra feil oppsett, slitt verktøy eller materialinkonsekvens. Å forstå disse feilmodusene er det første skrittet mot forebygging. Nedenfor er de vanligste problemene og deres rettsmidler.

• Rynker på indre radius:Oppstår når innerveggen komprimeres raskere enn materialet kan ta imot. Forårsaket av utilstrekkelig viskertrykk eller en bøyeradius som er for stram for veggtykkelsen.Forebygging:Øk viskerdysekraften, bruk en større radius eller legg til en dor for å støtte innerveggen.
• Tverrsnittskollaps (utflatning):De brede flatene til røret grotter innover og mister strukturell integritet. Vanlig med tynnveggede rør eller når bøyedysen ikke gir tilstrekkelig sidestøtte.Forebygging:Bruk en dyse med tettere tilpasning til rørets ytre dimensjoner, og vurder en trykkdyse som aktivt presser mot ytterveggen under bøyning.
• Springback-variasjon:Inkonsekvent tilbakefjæring fører til deler som ikke oppfyller målvinkelen, spesielt ved bøying av høyfast stål eller aluminium.Forebygging:Implementer CNC-overbøying med vinkeltilbakemelding i sanntid. Sørg også for at materialet er fra en enkelt batch med konsekvente mekaniske egenskaper.
• Overflateriper og gnaging:Riper oppstår når røret glir mot bøyedysen eller viskeren. Galling er spesielt problematisk med aluminium og rustfritt stål.Forebygging:Bruk polert verktøy, påfør passende smøremiddel og oppretthold riktig klaring for å redusere friksjonen.
• Vridning eller tilbakefjæring i flyet:Røret kan rotere litt ut av bøyeplanet, noe som resulterer i en vridd del. Dette skyldes ofte ujevnt klemtrykk eller feiljustert verktøy.Forebygging:Kontroller innretting av klemmeformen og sørg for at røret sitter rett før hver bøyning.

Regelmessig inspeksjon av verktøy og periodisk kalibrering av maskinens vinkelsensorer kan fange opp mange av disse problemene før de resulterer i utrangerte deler. Dokumentering av parameterne for hvert vellykket oppsett hjelper også med å feilsøke fremtidige kjøringer.

7. Hvordan bør en flat rørbøyer vedlikeholdes for langsiktig pålitelighet?

Riktig vedlikehold er avgjørende for å bevare nøyaktigheten og levetiden til en flat rørbøyer. Et proaktivt regime reduserer ikke bare nedetid, men sikrer også jevn bøyekvalitet. Følgende trinnvise tilnærming anbefales for de fleste hydrauliske og CNC-maskiner.

1. Daglig visuell inspeksjon:Se etter hydraulikkvæskelekkasjer, løse bolter og tegn på slitasje på klem- og bøyedysene. Rengjør arbeidsområdet og fjern eventuelle metallspon eller rusk.
2. Smøring av bevegelige deler:Påfør produsentens spesifiserte fett eller olje på alle dreiepunkter, glidebaner og bøyespindelen. Oversmøring kan trekke til seg smuss, så bruk kun den anbefalte mengden.
3. Vedlikehold av hydraulikkvæske:Overvåk væskenivåene og skift filteret med de intervallene som er spesifisert i håndboken. Forurenset væske er en ledende årsak til ventil- og pumpesvikt.
4. Kalibrering av vinkelsensorer:Bruk en presisjonsvinkelmåler eller digital vinkelmåler for å verifisere maskinens bøyningsvinkelnøyaktighet. Kalibrer på nytt hvis avvikene overstiger ±0,3°.
5. Inspeksjon av visker og trykkmatriser:Se etter skåring eller deformasjon. Slitte dyser bør slipes på nytt eller erstattes for å forhindre rynker og overflateskader.
6. Kontroll av elektrisk system:For CNC-maskiner må du kontrollere at alle kabler er sikre, at nødstoppene fungerer som de skal, og at kontrollpanelet ikke viser noen feilkoder.
7. Årlig omfattende tjeneste:Engasjer en sertifisert tekniker for å utføre en fullstendig overhaling, inkludert hydrauliske sylinderpakninger, pumpeslitasje og programvareoppdateringer.

Ved å føre en detaljert logg over alle vedlikeholdsaktiviteter – inkludert oljeskift, dysebytte og kalibreringer – hjelper det å forutsi slitasjemønstre og planlegge nedetid effektivt. En velholdt flatrørbøyer kan levere tiår med pålitelig service.

8. Hva vil fremtiden bringe for flatrørsbøyeteknologi?

Utviklingen av bøying av flate rør er drevet av kravet om større effektivitet, presisjon og bærekraft. Industri 4.0-konsepter blir i økende grad integrert i bøyemaskiner, noe som muliggjør sanntidsdatainnsamling og prediktivt vedlikehold. Sensorer innebygd i verktøyet overvåker slitasje- og kraftvariasjoner, og sender informasjon tilbake til et sentralt system som automatisk kan anbefale optimale bøyeparametere.

En annen ny trend er bruken avservoelektriske stasjoneri stedet for tradisjonell hydraulikk. Disse systemene bruker mindre energi, produserer mindre støy og gir høyere posisjoneringsnøyaktighet. De er spesielt attraktive for produsenter som har som mål å redusere sitt karbonavtrykk. I tillegg,additiv produksjonbegynner å påvirke verktøydesign – 3D-trykte dyser med konforme kjølekanaler kan forbedre termisk styring under høyhastighetsbøying.

Kunstig intelligens er også på vei inn i bøyesekvensering. AI-algoritmer kan analysere materialegenskapene og historien til hver rørbatch for å forutsi tilbakeslag med enestående nøyaktighet, og reduserer skrothastigheter og oppsettstid. Videre,samarbeidende roboter(cobots) blir sammenkoblet med flate rørbenders for å automatisere lasting og lossing, slik at menneskelige operatører kan fokusere på kvalitetskontroll og prosessoptimalisering.

Som bransjen beveger seg motdigitale tvillinger— virtuelle kopier av den fysiske bøyecellen — ingeniører vil kunne simulere hele produksjonsløp før et enkelt rør bøyes. Denne muligheten vil dramatisk forkorte tiden fra design til ferdig del, noe som gjør tilpasset fabrikasjon nesten like effektiv som masseproduksjon. Fremtiden for bøying av flate rør er utvilsomt smart, tilkoblet og stadig mer autonom.
