Hvordan kan hamrende runde rørkrympemaskin optimalisere rørbehandlingsarbeidsflyter for rørproduksjon med flere spesifikasjoner?

1. Kjernearbeidslogikk bak hammer-type rørdiameterreduksjonsutstyr

Krymping av metallrørdiameter er en kaldformingsprosess som komprimerer ytterveggen av runde rør for å oppnå jevn reduksjon av rørets ytre diameter, og hammerformingsmodusen er avhengig av kontinuerlig syklisk mekanisk påvirkning for å fullføre gradvis forming av rørender. I motsetning til engangs hydraulisk ekstruderingsforming som påfører statisk trykk på hele rørsegmentet, bruker hammertype utstyr frem- og tilbakegående hammerhoder for å påføre periodisk slagkraft på røroverflaten, spre formingstrykket jevnt på rørveggen og unngå lokale deformasjoner, sprekker eller rynkedefekter som ofte oppstår i statisk ekstruderingsprosess.

Det interne kraftoverføringssystemet konverterer rotasjonskraften til hovedmotoren til høyfrekvent frem- og tilbakegående slagbevegelse av hammerenheten. Hver støthandling påfører en liten formende deformasjon på rørenden, og hundrevis av kontinuerlige støtsykluser akkumuleres for å fullføre den nødvendige krympestørrelsen. Denne lave enkeltpunktsdeformasjonsspenningen beskytter effektivt den indre metallkornstrukturen til tynnveggede runde rør, og opprettholder jevn veggtykkelsesfordeling etter forming, noe som er kritisk for ferdige rør som krever tett dimensjonstoleransekontroll.

For produksjonsverksteder som håndterer små batchordrer med hyppig rørspesifikasjonsbytte, gir denne påvirkningsformingslogikken unike operasjonelle fordeler. Statiske hydrauliske krympemaskiner krever lang trykkholdetid for å fullføre formingen, mens hammerslagsforming fullfører hele krympeprosedyren i løpet av sekunder etter rørklemming. Den kontinuerlige sykliske støtmodusen reduserer også behovet for forvarming av tilleggsutstyr for de fleste konvensjonelle metallrør, forenkler utformingen av støtteanlegget til prosessstasjonen og reduserer ekstra plassbeslag på produksjonsgulvet.

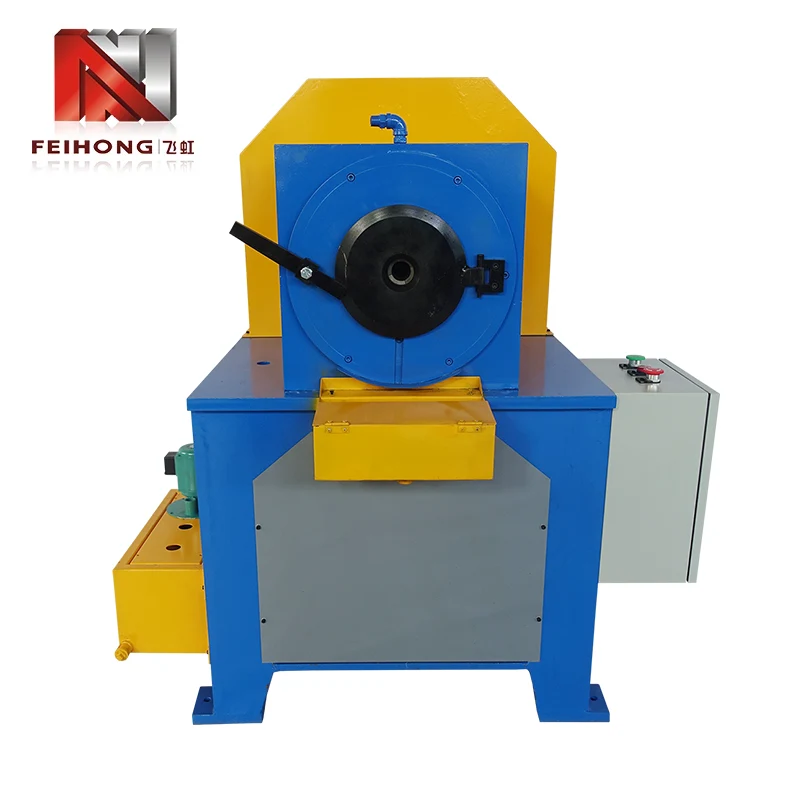

2. Komplett intern struktursammensetning av hammerrørskrympeutstyr

2.1 Hovedkraftdrivenhet

Kjernekraftmodulen tar i bruk en integrert 7,5KW motor matchet med stabile girsett for gir, og overfører kraft til hammerutførelsesenheten uten mellomliggende energitap. Motoren er festet inne i det forseglede utstyrsskapet med støvtette og vibrasjonsisolerende puter, som undertrykker mekanisk vibrasjon generert under høyfrekvent hammerdrift og reduserer støyinterferens for omkringliggende prosessstasjoner. Den forseglede kabinettstrukturen forhindrer også metallrester og kjølesmøremiddel fra å komme inn i motorviklingen, noe som forlenger den kontinuerlige driftstiden til kraftenheten under produksjonsforhold med lang skift.

Transmisjonsgirsettet bruker slitesterke legeringsmaterialer med presisjonskontroll for girinngrep, og unngår girhopp og dempning av kraftutgangen etter tusenvis av arbeidstimer. En innebygd overbelastningsbeskyttelseskomponent slår automatisk av strømtilførselen når rørklemmeposisjonen avviker eller fremmede harde gjenstander kommer inn i formingsområdet, og forhindrer irreversibel skade på hammerhodet og transmisjonsstrukturen.

2.2 Hammer Impact Forming Execution Unit

Hammerhodegruppen er den kjernedannende komponenten som kommer i kontakt med rørets yttervegg, sammensatt av flere symmetriske legeringshammerstykker fordelt rundt rørklemmeaksen. Under drift roterer hammerstykkene rundt den sentrale rørposisjoneringsakselen mens de går frem og tilbake utover og innover, og skaper kontinuerlig radiell slagkraft på røroverflaten. Hvert hammerstykke er utstyrt med utskiftbare slitesterke kontakthylser, som kan demonteres uavhengig og erstattes uten å fjerne hele hammerenheten, noe som reduserer vanskelighetene med daglig vedlikehold.

Den sentrale rørposisjoneringschucken bruker selvsentrerende klemmedesign, og justerer automatisk klemspenningen i henhold til rørets veggtykkelse for å forhindre overflateriper av polerte metallrør. Chuckens aksiale bevegelige slag dekker hele krympelengdeområdet støttet av maskinen, og fester rør fra 150 mm til 6000 mm jevnt uten aksial forskyvning under slagformingssykluser.

2.3 Form hurtiglåse- og posisjoneringsmodul

Støpeformer bestemmer den endelige ytre diameterstørrelsen på krympede rørender, og formfestestrukturen til hammerkrympeutstyr tar i bruk hurtigutløsende låseanordninger i stedet for tradisjonell boltfeste. Posisjoneringsbasen har standardiserte kalibreringsskalaer, slik at operatørene kan justere posisjonene for installasjon av formen nøyaktig uten gjentatte målinger etter utskifting. Hele formdemonterings- og installasjonsprosessen trenger bare enkel manuell rotasjon av låsehåndtakene, og eliminerer ekstra demonteringsverktøy som skiftenøkler og skrutrekkere.

3. Standard ytelsesparameterområde for multi-spesifikasjonsrørbehandling

Utstyrsserien dekker tre standardmodeller klassifisert etter maksimalt behandlingsområde, og forener kjernekraftkonfigurasjonen samtidig som tilpasningsevnen utvides til forskjellige rørdiameterintervaller. Det komplette parameterutvalget dekker små presisjons-tynne rør til tykke industrielle varmerør, og dekker fullt ut vanlige rørtyper som brukes i maskinvare-, varmeutstyr og presisjonsinstrumentproduksjon. Følgende tabell sorterer ut de enhetlige behandlingskapasitetsindikatorene som deles av hele utstyrsserien:

Den enhetlige kraftkonfigurasjonen på 7,5 kW sikrer konsistent kraftutgang uansett behandling av minimum 2 mm mikrorør eller maksimalt 40 mm tykke veggrør. For ultralange rør nær 6000 mm, kan utstyret samarbeide med eksterne hjelperørstøtterammer for å opprettholde horisontal rørplassering, og unngå rørbøydeformasjon forårsaket av egenvekt under formingsoperasjoner med lang lengde. Den justerbare klemspenningen til posisjoneringschucken tilpasser også tynnveggede kobberrør, medium stålrør og tykke rustfrie stålrør uten skader på overflaten etter forming.

4. Rask mekanisme for utskifting av mold reduserer nedetid for utstyr i produksjonslinjer

Hyppig utskifting av støpeform er en viktig faktor som forårsaker stagnasjon i produksjonslinjen for produsenter som mottar små batchordrer med flere spesifikasjoner. Tradisjonelle rørkrympemaskiner tar i bruk boltlåseformer med flere grupper, som krever at operatører bruker 30 minutter eller lenger på å demontere, kalibrere og fikse former når de bytter rørstørrelser, og gjentatt demontering fører også lett til gjengeglidning og posisjoneringsavvik på formbasene, noe som påvirker det ferdige rørets dimensjonskonsistens.

Den raske formutskiftningsstrukturen innebygd i hammer-type rørkrympeutstyr redesigner hele formlåselogikken, fjerner alle faste boltkomponenter og tar i bruk hurtiglåshåndtak med fjærkomprimering. Driftsflyten følger en enkel tre-trinns sekvens uten komplisert kalibreringsarbeid:

• Slipp sidelåsehåndtaket for å løfte den øvre formposisjoneringsdekselplaten
• Ta ut den gamle formingsformen og plasser den nye formen i det standardiserte posisjoneringssporet
• Trykk ned dekkplaten og lås håndtaket for å fullføre formplasseringen og fikseringen

Hele operasjonsprosessen kan fullføres innen 10 minutter av en enkelt operatør uten hjelpeverktøy, noe som direkte reduserer nedetiden for utskifting av form med over to tredjedeler sammenlignet med tradisjonelt boltfast utstyr. Det standardiserte posisjoneringssporet eliminerer manuelle kalibreringstrinn, og de innebygde skalamerkene på formbasen sikrer at hver ny form er installert i samme horisontale og vertikale posisjon, slik at dimensjonstoleransen til krympede rør ikke vil svinge etter hver formutskifting.

For produksjonsverksteder med daglig spesifikasjonsveksling mer enn fem ganger, forbedrer denne raske utskiftingsmekanismen den effektive arbeidstiden for utstyret gjennom hvert skift. Operatører trenger ikke lenger å reservere lange venteperioder for formjustering, og den kontinuerlige prosesseringsrytmen til produksjonslinjen kan opprettholdes jevnt, noe som effektivt øker det totale antallet ferdige rør behandlet per arbeidsdag uten å øke arbeidsinnsatsen eller forlenge arbeidsskiftene.

5. Hovedapplikasjonsrørtyper egnet for hamrende krympeformingsteknologi

Den støtdannende egenskapen til hammerkrympebehandling produserer mild spredt deformasjonskraft, så den passer til et bredt spekter av rørprodukter med forskjellig veggtykkelse og metallmaterialer. Flere ordinære rørkategorier som brukes i presisjonsproduksjonsindustrier kan fullføre forming av diameterreduksjon på dette utstyret uten ytterligere kald eller varm forbehandlingsprosedyre, inkludert fire kjernerørtyper som er oppført nedenfor:

5.1 Gong-tip-rør for dekorative maskinvarekomponenter

Gong-spiss-rør krever jevn og jevn krymping ved enkeltrørender uten overflateriper, og tynnveggede messing- og aluminiumslegering-gong-spiss-rør er tilbøyelige til å sprekke under statisk hydraulisk ekstruderingstrykk. Den sykliske, lavstressende slagmetoden for hammerforming holder røroverflaten intakt samtidig som den fullfører diameterreduksjonen, og opprettholder poleringsfinishen til dekorative rør uten sekundære overflatepoleringsprosedyrer etter forming.

5.2 Enkelthodede og dobbelthodede presisjonsinstrumentrør

Presisjonsinstrument med enkelt- og dobbelthodede rør har strenge krav til koaksialitet av krympede ender, og inkonsekvent statisk trykk vil forårsake forskyvning av deformasjon av to ender av dobbelthodede rør. Den symmetriske distribusjonshammerhodegruppen påfører jevn radiell slagkraft rundt rørets sentrale akse, og sikrer at krympeseksjonen holder perfekt koaksialitet med den originale rørkroppen, og oppfyller monteringstoleransestandarden for presisjonsfølende instrumenter og testutstyr.

5.3 Hot Runner varmerør for støpeutstyr

Varmeløper-varmerør tilhører middels tykke vegger i rustfritt stål, som trenger stabil krymping for å passe til det interne installasjonshulrommet til plastformer. Den stabile støteffekten på 7,5 kW kan komprimere tykke rørvegger i rustfritt stål jevnt, og unngå lokal tynning av rørveggen forårsaket av ujevn ekstruderingskraft. Formede varmerør opprettholder konsistent veggtykkelse rundt krympeseksjonen, og sikrer jevn varmeledningsytelse etter å ha blitt installert inne i formløpere.

5.4 Custom Multi-Spesification Small-Batch runde rør

Mange metallbearbeidingsfabrikker mottar spredte små batchordrer med dusinvis av forskjellige rørdiameterstørrelser hver uke. Den raske formutskiftningsytelsen til hammerkrympeutstyr tillater rask veksling mellom forskjellige rørspesifikasjoner, noe som gjør det unødvendig å konfigurere flere separate rørkrympemaskiner for forskjellige størrelser. Små og mellomstore prosesseringsprodusenter kan stole på ett enkelt utstyr for å fullføre alle prosesseringsoppgaver for reduksjon av indre diameter av runde rørprodukter innenfor behandlingsområdet 2 mm til 40 mm.

6. Sammenligning mellom hammerkrympestruktur og hydraulisk rørkrympeutstyr

To vanlige rørkrympende formingsteknologier dominerer nåværende markeder for prosessering av metallrør: hydraulisk statisk ekstrudering og syklisk slagforming. Hver struktur har samsvarende gjeldende produksjonsscenarier, og å velge egnet utstyr i henhold til batchstørrelse, rørmateriale og spesifikasjonsbyttefrekvens kan unngå feilaktig utstyrsytelse som begrenser produksjonseffektiviteten. Kjerneforskjellene i operasjonslogikk og applikasjonsscenarier er sortert klart i følgende komparative analyse:

6.1 Forming Force Applikasjonsmodusforskjell

Hydrauliske krympemaskiner påfører statisk engangstrykk på hele krympeseksjonen, og fullfører formingen i en enkelt trykkholdesyklus. Den momentane trykkverdien er høy, egnet for tykkveggede karbonstålrør med høy hardhet, men lett å produsere overflaterynker og veggtykkelsesujevnheter på tynne myke metallrør. Hammerkrympeutstyr akkumulerer bittesmå deformasjoner gjennom hundrevis av slagsykluser med lav intensitet, og fordeler formspenningen jevnt på rørveggen, som er mer vennlig mot tynnveggede kobber-, aluminium- og polerte dekorative rør med strenge krav til overflatekvalitet.

6.2 Etterspørsel etter produksjonslinje og tilleggsutstyr

Hydrauliske rørkrympemaskiner trenger tilpassede hydraulikkoljestasjoner, oljekjølesirkulasjonssystemer og trykkregulerende hjelpekomponenter, som opptar ekstra gulvplass ved siden av hovedmaskinkroppen. Hammer-type utstyr integrerer alle kraft- og utførelseskomponenter inne i ett forseglet skap, uten uavhengige hydrauliske støttesystemer, noe som reduserer den totale gulvbeleggingen med nesten førti prosent. For kompakte produksjonsverksteder med begrenset plassering av utstyr har hammerkrympeutstyr åpenbare layoutfordeler.

6.3 Spesifikasjoner Switching Efficiency Gap

De fleste hydrauliske krympemaskiner bruker faste formgrupper som er låst med flere bolter, med utskiftingstid på mer enn 30 minutter i gjennomsnitt. Den raske hurtigutløsende formstrukturen til hammerkrympeutstyr kontrollerer hele utskiftingstiden innen 10 minutter, noe som gir åpenbare effektivitetsfordeler til fabrikker med hyppige spesifikasjonsbytter og små batchordrer. For masseproduksjonslinjer med fast enkeltrørstørrelse kan hydraulisk utstyr med større enkeltformingstrykk ha høyere prosesseringshastighet i ett stykke, men hammerutstyr oppnår omfattende effektivitet i fleksible produksjonsmiljøer med blandede spesifikasjoner.

7. Driftsstandardisering for å forlenge levetiden til formingsformer

Støpeformer er de viktigste forbrukskomponentene i prosesseringsutstyret for rørkrymping, og standardiserte daglige driftstrinn kan effektivt redusere unormal slitasje, riper og deformasjon av støpeformens indre overflater, forlenge brukssyklusen til hvert sett med støpeformer og senke langsiktige komponentutskiftingskostnader for prosesseringsverksteder. Et komplett sett med standardiserte driftsnormer dekker tre kjernelenker før, under og etter utstyrsdrift:

• Inspeksjon av formen før bruk: Tørk av den indre formende overflaten av formene med en ren myk klut for å fjerne metallpulver og gjenværende smøremiddel; se etter små groper og riper på formens innervegg, bytt ut slitte former før behandling hvis det er overflateskader
• Forbehandling av rør under drift: Påfør et tynt lag med spesialmetalldannende smøremiddel jevnt på rørendene før du klemmer, reduser friksjonen mellom rørets ytre vegg og formens indre overflate under slagforming for å unngå slitasje på formoverflaten
• Vedlikehold av form etter operasjon: Etter at det daglige produksjonsskiftet er avsluttet, demonter formene og bløtlegg dem i antirustrengjøringsvæske, lufttørk helt og oppbevar i forseglede antistøvoppbevaringsbokser for å forhindre oksidasjonsrust på formlegeringsoverflaten

Feil drift som å behandle usmurte rårør eller blande hardmetallrester inn i formhulen vil forårsake irreversible ripemerker på den formdannende overflaten. Så snart det oppstår riper på formens indre vegg, vil de krympede rørendene bære tilsvarende lineære fordypningsdefekter, som ikke kan elimineres ved å polere etterbehandling. Strengt implementering av standardiserte vedlikeholdstrinn kan forlenge servicesyklusen til hver formgruppe med mer enn femti prosent, noe som reduserer frekvensen av formanskaffelser og nedetid for utstyr forårsaket av utskifting av form.

I tillegg til daglige vedlikeholdsregler, må vanlige utstyrsinspeksjonssykluser også inkludere kalibrering av hammerhodeklaring. For stor klaring mellom hammerhode og form vil føre til ustabil rørformingsstørrelse, mens for liten klaring akselererer gjensidig slitasje av hammer- og formkomponenter. Ukentlig justering av hammermonteringsklaring i henhold til utstyrets driftstimer holder det matchende gapet innenfor fabrikkkalibrerte standardverdier, og balanserer ferdigproduktets dimensjonsnøyaktighet og formslitasjehastighet.

8. Vanlige samsvarsskjemaer for produksjonsoppsett for rørkrympeutstyr

Ulike fabrikkoppsett av produksjonslinje bestemmer plasseringsmodusen og hjelpeutstyret som kreves av rørkrympeutstyr. Tre modne utformingsskjemaer er mye brukt av produsenter av metallrørsbehandling i henhold til verkstedstørrelse og prosessflytsekvens, hver ordning samsvarer med forskjellige produksjonsmoduser:

8.1 Uavhengig enkeltstasjonsbehandlingsoppsett

Denne utformingen gjelder småskala prosesseringsverksteder med spredt uavhengig ordrebehandling, som plasserer én hammerkrympemaskin som en uavhengig prosessstasjon atskilt fra skjære-, polerings- og gjengeutstyr. Den uavhengige stasjonen reserverer omgivende driftsplass for manuell lasting og lossing av lange rør innenfor en lengde på 6000 mm, og flyttbare materiallagringsstativer kan plasseres ved siden av maskinen for å lagre rårør og ferdige produkter separat. Den uavhengige layouten trenger ikke kobles til fremre og bakre prosesseringsutstyr gjennom transportlinjer, med lave transformasjonskostnader for nybygde små prosesseringsverksteder.

8.2 Lineær monteringslinje tilkoblet layout

Mellomstore produsenter med kontinuerlig ordnet prosesseringsflyt tar i bruk lineær samlebåndsoppsett, og plasserer krympeutstyret mellom rørskjærestasjonen og overflatebehandlingsstasjonen. Rulletransportrammer for kort avstand er tilpasset på begge sider av maskinkroppen for automatisk å overføre kuttede rårør til klemmechucken, og sende formede krympede rør til påfølgende poleringsprosedyrer. Den integrerte lineære layouten reduserer manuell håndtering av halvferdige rør, reduserer arbeidsintensiteten og unngår riper på overflaten under manuell overføring.

8.3 Multi-Machine Parallell Fleksibel produksjonsoppsett

Store prosessfabrikker som mottar blandede bulkordrer, konfigurerer flere hammerkrympemaskiner i parallell layout, med delt råvarelagringsområde og enhetlig sorteringsområde for ferdige produkter i midten av utstyrsgruppene. Hver maskin kan uavhengig behandle forskjellige rørspesifikasjoner uten å forstyrre tilstøtende utstyr, og operatører kan ta ansvar for to til tre maskiner samtidig på grunn av den enkle automatiske fastspennings- og formingsoperasjonslogikken til hammerkrympeutstyr. Den parallelle utformingen forbedrer den totale ordreleveringskapasiteten i høysesongene uten å utvide verkstedets gulvareal betydelig.

9. Ofte stilte tekniske spørsmål om rørhammerkrympebehandling

10. Få tilgang til tilpassede prosesseringsløsninger for presisjonsforming av rør

Hver metallrørbearbeidingsfabrikk har unike produksjonskrav basert på produkttyper, bestillingspartistørrelser og betingelser for verkstedoppsett, slik at standardisert serieutstyr kan matches med tilpassede hjelpekomponenter for å passe tilpassede behandlingskrav. Tilpassbare hjelpekonfigurasjoner inkluderer automatiske støtterammer med lange rør, automatiske matingsrullebord, spesielle anti-ripe-innerhylser og displaymoduler i digital størrelse, som kan kombineres fritt i henhold til faktiske produksjonsbehov uten å endre kjernehammerformingsstrukturen til maskinen.

Zhaoqing Feihong Machinery & Electrical Co., Ltd.utvikler og produserer full serie hammer-type rørkrympeutstyr, optimaliserer strukturell design og prosesseringsparametere basert på årevis med produksjonstesting på stedet samlet inn fra metallrørbehandlingsfabrikker på tvers av flere bransjer. Hver utstyrsmodell gjennomgår kontinuerlig aldringstest før levering, og verifiserer stabiliteten til slagdannende kraft, formlåsemekanisme og langsiktig driftsytelse under prosessforhold med blandede spesifikasjoner.

For produsenter som søker etter fleksibelt rørformingsutstyr som er egnet for produksjon av små batchrør med flere spesifikasjoner, er evaluering av samsvarsgraden mellom maskinbehandlingsparametere og interne produktlinjer nøkkeltrinnet for å velge passende formingsutstyr. Kjernefordelene med rask utskifting av form, stort behandlingsområde for rørdiameter og integrert kompakt struktur gjør hammerkrympeutstyr til et pålitelig valg for fleksible presisjonsrørbehandlingsverksteder.

Den spredte støtformingsmodusen med lav spenning unngår mange kvalitetsdefekter som er vanlige ved statisk ekstruderingsbehandling, reduserer avvisningshastigheten til ferdige krympede rør og forenkler etterbehandlingspolering og korrigeringsprosedyrer. Produksjonsteam kan fokusere på stabil kontinuerlig rørforming uten hyppig avstengningsjustering forårsaket av spesifikasjonsbytte, noe som forbedrer jevnheten i hele rørbehandlingsarbeidsflyten fra skjæring av råmateriale til levering av ferdig produkt.

For fabrikker som jevnlig oppdaterer rørproduktspesifikasjoner og mottar blandede små batch-ordrer, skaper den omfattende operasjonelle fleksibiliteten med hammerformingsteknologi stabile langsiktige produksjonsfordeler som dedikert krympeutstyr med én spesifikasjon ikke kan matche. Det standardiserte parameterutvalget til serieutstyret dekker de fleste vanlige krav til forming av runde rør innen maskinvare, varmeutstyr og presisjonsinstrumentproduksjon, noe som reduserer behovet for å distribuere flere separate formingsmaskiner for å håndtere forskjellige rørdiameterstørrelser.

Etter å ha bekreftet rørmaterialet, rørdiameterområdet og krympelengden til interne prosesseringsprodukter, kan produksjonsledere få målrettede utstyrskonfigurasjonsforslag og detaljert teknisk parameterintroduksjon for å matche det faktiske verkstedoppsettet og daglige produksjonskapasitetskrav. Tilpasset ekstra strukturelt tilbehør kan legges til standard maskinkroppen for å realisere semi-automatisk mating og tømming, noe som ytterligere reduserer manuelle operasjonstrinn under kontinuerlige behandlingsskift.

Utstyrstekniske ingeniører kan sortere ut målrettede layoutskjemaer og driftsspesifikasjonsdokumenter i henhold til fabrikkområdets størrelse og prosessflytsekvens, og hjelper produksjonsteam med å fullføre stabil idriftsettelse av utstyr og rask arbeidstrening etter utstyrets ankomst. Komplett teknisk veiledning etter levering dekker standarder for vedlikehold av støpeform, daglige sjekklister for utstyrsinspeksjon og vanlige justeringsmetoder for formdefekter, som støtter langsiktig stabil drift av prosessstasjoner for rørkrymping på stedet.
